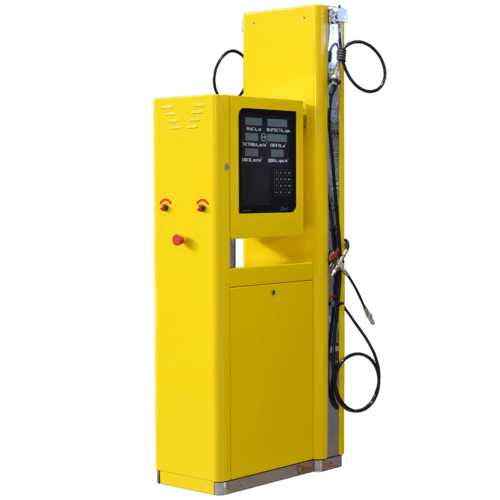

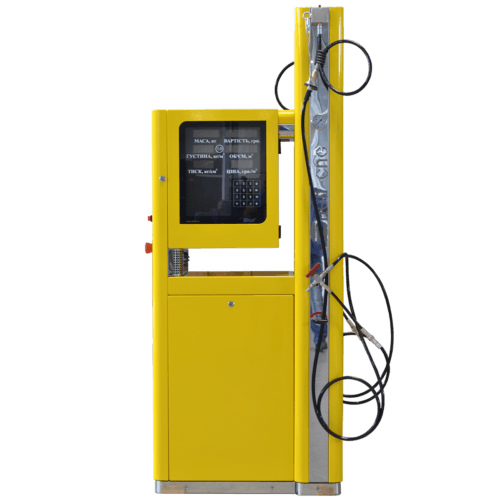

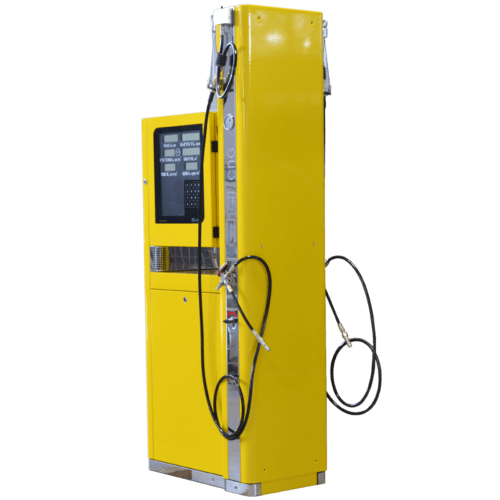

ГРК Шельф CNG-2

ШЕЛЬФ CNG-2

Технічні характеристики
Максимальна витрата газу, кг/хв.	30-60
Мінімальна витрата газу, кг/хв.	1,5-3
Межі допустимої похибки при відпуску одиничних доз, %	±1,0
Максимальний робочий тиск в гідросистемі колонки, МПа	25
Маса мінімальної дози газу, що відпускається, кг	4
Кількість кранів	2
Види палива	природний газ
Робоча температура	-40/+50°С
Живлення	230V +/- 10%, 50 Hz+/- 2Hz
Ідентифікація користувачів	ЕК Dallas
Довжина шланга, м	4
Дісплей	рідкокристаличний з підсвітленням / світлодіодний
Ємність лічильного устрою разової дози	9999,99 л
Лічильник сумарної кількості палива	Електронний 12-розрядний
Габарити В/Ш/Г, мм, не більше:	2200/800/600
Маса кг, не більше:	215

ОПИС

ДОКУМЕНТАЦІЯ

СХЕМА ФАРБУВАННЯ

Приблизна таблиця кольорів RAL

Таблиця ПРИБЛИЗНОЇ відповідності плівок ORACAL 641 серії — кольорам по PANTONE та каталогу кольорів RAL


Назва	ORACAL 641	RAL	PANTONE
Прозорий Transparent	000	—
Білий White	010	9003
Золотисто-жовтий Golden Yellow	020	1033	1235
Яскраво-жовтий Signal Yellow	019	1003	125
Жовтий Yellow	021	1023	116
Світло-жовтий Light Yellow	022	1021	115
Сірно-жовтий Brimstone Yellow	025	1016	107
Пурпурово-червоний Purple Red	026	—	505
Бургунді Burgundy	312	—	195
Темно-червоний Dark Red	030	3003	1807
Червоний Red	031	3000	200
Світло-червоний Light Red	032	3020	1795
Помаранчово-червоний Orange Red	047	—	179
Помаранчовий Orange	034	2004	7417
Світло-помаранчово Light Orange	036	2008	164
Пастельно-помаранчевий Pastel Orange	035	2003	1585
Пурпурний Purple	404	—	7447
Фіолетовий Violet	040	—	520
Лавандовий Lavender	043	4005	2655
Бузковий Lilac	042	—	257
Рожевий Pink	041	9010	219
Світло-рожевий Soft Pink	045	—	211
Глубоке синє море Deep Sea Blue	562	—	533
Стальний синій Steel Blue	518	—	289
Темно-синій Dark Blue	050	5013	281
Кобальтовий синій Cobalt Blue	065	5013	2756
Королівський синій King Blue	049	5002	280
Діамантовий синій Brilliant Blue	086	—	2736
Синій Blue	067	—	647
Синє-блакитний Traffic Blue	057	5017	2945
Генціановий синій Gentian Blue	051	—	301
Генціановий Gentian	098	—	—
Лазурний Azure Blue	052	5015	300
Небесний синій Sky Blue	084	—	7461
Світло-блакитний Light Blue	053	—	2995
Крижаний блакитний Ice Blue	056	—	2915
Бірюзово-синій Turquoise Blue	066	—	321
Бірюзовий Turquoise	054	—	326
М’ятний Mint	055	—	338
Темно-зелений Dark Green	060	6005	3435
Лісний зелений Forest Green	613	—	3425
Зелений Green	061	6029	341
Трав’яний зелений Grass Green	068	—	348
Світло-зелений Light Green	062	—	355
Жовто-зелений Yellow Green	064	6018	361
Лімонно-зелений Lime-Tree Green	063	—	368
Чорний Black	070	9005	426
Темно-сірий Dark Grey	073	7043	425
Сірий Grey	071	7005	cool gray 9
Асфальтовий Telegray	076	7045	cool gray 8
Середнє-сірий Middle Grey	074	7042	422
Світло-сірий Light Grey	072	7035	428
Коричневий Brown	080	8017	7533
Горіховий Nut Brown	083	8023	1605
Світло-коричневий Light Brown	081	1011	729
Бежевий Beige	082	—	7501
Кремовий Cream	023	—	7402
Сріблястий Silver Grey (metallic)	090	9006	—
Золотистий Gold (metallic)	091	—	—
Мідний Copper (metallic)	092	—	—
