Виготовлення Резервуарів LPG

РЕЗЕРВУАРИ LPG

Багато хто вважає що найякісніше можна знайти тільки за кордоном. Але це не зовсім так! Часто виявляється, що не менше якісне і дешевше можна знайти зовсім поруч.

Компанія “Шельф” виготовляє ємності для пропан-бутану на сучасному автоматичному обладнанні, з якісних матеріалів. Повний контроль над усім процесом у створені резервуара з використанням дробоструменевої обробки та подальшим нанесенням лакофарбових покриттів шведської фірми AKZO NOBEL, дозволяють пропонувати чудову продукцію з найкращими споживчими якостями.

Ми можемо запропонувати Вам резервуари як наземного, так і підземного виконання. Ви можете обрати готові рішення, представлені на цій сторінці, або замовити ємність індивідуально.

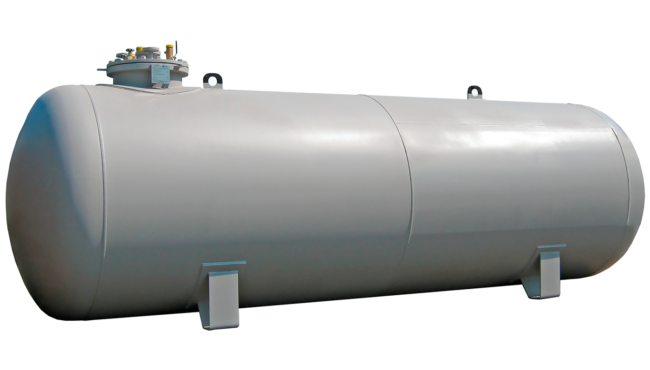

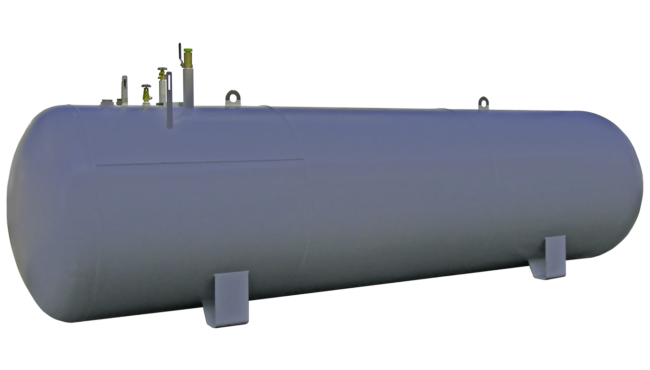

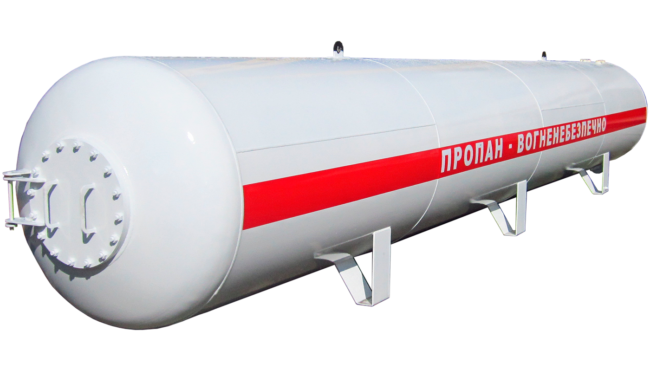

РЕЗЕРВУАРИ НАЗЕМНІ

№	Найменування	Діаметр, мм.	Геометричний об’єм, л.	Робочий об’єм, л.	Товщина стінки / денця, мм	Діаметр люка, мм	Довжина, мм	Висота, мм	Маса, кг	Тиск робочий, МПа	Тиск розрахунковий, МПа	Тиск випробувань, МПа	Схема
1	ЗВГ-2,7.Н.1.-УХЛ1_S6	1212	2700	2295	6 / 6	400 (450)	2740	1455	680	1,57	1,57	2,05
2	ЗВГ-2,7.Н.1.-УХЛ1_S8	1212	2700	2295	8 / 8	400 (450)	2740	1455	850	1,57	1,77	2,3
3	ЗВГ-5.Н.1.-УХЛ1_S6	1212	4960	4216	6 / 6	400 (450)	4740	1455	980	1,57	1,57	2,05
4	ЗВГ-5.Н.1.-УХЛ1_S8	1212	4960	4216	8 / 8	400 (450)	4740	1455	1280	1,57	1,77	2,3
5	ЗВГ-9,5.Н.1.-УХЛ1_S6	1212	9500	8075	6 / 6	400 (450)	8740	1455	1770	1,57	1,57	2,05
6	ЗВГ-9,5.Н.1.-УХЛ1_S8	1212	9500	8075	8 / 8	400 (450)	8740	1455	2310	1,57	1,77	2,3
7	ЗВГ-5,1.Н.1.-УХЛ1_S8	1600	5100	4335	8 / 10	400 (450)	2980	1890	1270	1,57	1,57	2,05
8	ЗВГ-5,1.Н.1.-УХЛ1_S10	1600	5100	4335	10 / 10	400 (450)	2980	1890	1400	1,57	1,77	2,3
9	ЗВГ-10.Н.1.-УХЛ1_S10	1600	9830	8356	10 / 10	400 (450)	5400	1890	2400	1,57	1,77	2,3
10	ЗВГ-10.Н.1.-УХЛ1_S8	1600	9830	8356	8 / 10	400 (450)	5400	1890	2000	1,57	1,57	2,05
11	ЗВГ-14.Н.1.-УХЛ1_S10	1600	14100	11985	10 / 10	400 (450)	7580	1840	3300	1,57	1,77	2,3
12	ЗВГ-14.Н.1.-УХЛ1_S8	1600	14100	11985	8 / 10	400 (450)	7580	1840	2750	1,57	1,57	2,05
13	ЗВГ-19.Н.1.-УХЛ1_S10	1600	18400	15640	10 / 10	400 (450)	9780	1840	4250	1,57	1,77	2,3
14	ЗВГ-19.Н.1.-УХЛ1_S8	1600	18500	15725	8 / 10	400 (450)	9780	1840	3420	1,57	1,57	2,05
15	ЗВГ-20.Н.1.-УХЛ1_S10	2000	19960	16966	10 / 10	400 (450)	7105	2185	4020	1,57	1,77	2,3
16	ЗВГ-25.Н.1.-УХЛ1_S10	2000	24240	20604	10 / 10	400 (450)	8460	2185	4450	1,57	1,77	2,3

Таблиця резервуарів наземних

(Відкрити зображення таблиці )

Відкрити таблицю зі схемами у форматі PDF

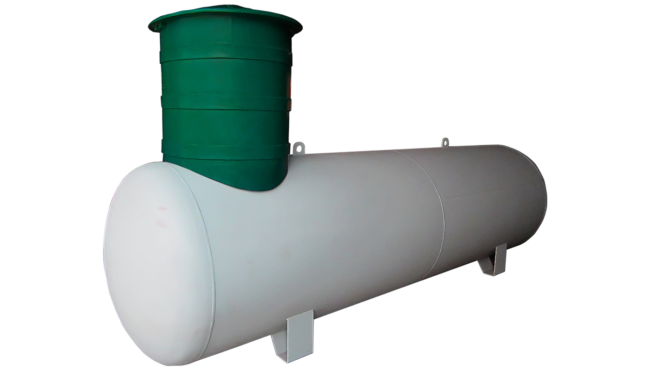

РЕЗЕРВУАРИ ПІДЗЕМНІ

№	Найменування	Діаметр, мм.	Геометричний об’єм, л.	Робочий об’єм, л.	Товщина стінки / денця, мм	Діаметр люка, мм	Довжина, мм	Висота з горловиною, мм	Маса, кг	Тиск робочий, МПа	Тиск розрахунковий, МПа	Тиск випробувань, МПа	Схема
1	ЗВГ-5.П.1.-УХЛ1_S6	1212	4900	4165	6 / 6	450	4650	1890	1155	1,57	1,57	2,05
2	ЗВГ-5.П.1.-УХЛ1_S8	1212	4900	4165	8 / 8	450	4650	1890	1450	1,57	1,77	2,3
3	ЗВГ-7,2.П.1.-УХЛ1_S8	1212	7200	6120	8 / 8	450	6650	1890	1915	1,57	1,77	2,3
4	ЗВГ-7,2.П.1.-УХЛ1_S6	1212	7200	6120	6 / 6	450	6650	1890	1505	1,57	1,57	2,05
5	ЗВГ-9,5.П.1.-УХЛ1_S6	1212	9500	8075	6 / 6	450	8650	1890	1830	1,57	1,57	2,05
6	ЗВГ-9,5.П.1.-УХЛ1_S8	1212	9500	8075	8 / 8	450	8650	1890	2310	1,57	1,77	2,3
7	ЗВГ-10.П.1.-УХЛ1_S8	1600	9830	8356	8 / 10	450	5300	2260	2130	1,57	1,57	2,05
8	ЗВГ-10.П.1.-УХЛ1_S10	1600	9830	8356	10 / 10	450	5300	2260	2450	1,57	1,77	2,3
9	ЗВГ-14.П.1.-УХЛ1_S10	1600	14100	11985	10 / 10	450	7500	2260	3305	1,57	1,77	2,3
10	ЗВГ-14.П.1.-УХЛ1_S8	1600	14100	11985	8 / 10	450	7500	2260	3000	1,57	1,57	2,05
11	ЗВГ-19.П.1.-УХЛ1_S10	1600	18400	15640	10 / 10	450	9700	2260	4160	1,57	1,77	2,3
12	ЗВГ-19.П.1.-УХЛ1_S8	1600	18400	15640	8 / 10	450	9700	2260	3660	1,57	1,57	2,05
13	ЗВГ-19.П.1.-УХЛ1_S10	1900	18580	15793	10 / 10	450	7030	2570	4000	1,57	1,77	2,3
14	ЗВГ-20.П.1.-УХЛ1_S10	1900	19950	16958	10 / 10	450	7530	2570	4200	1,57	1,77	2,3
15	ЗВГ-25.П.1.-УХЛ1_S10	1900	24220	20587	10 / 10	450	9030	2570	4660	1,57	1,77	2,3
